Těsnost potrubí jako předpoklad čistoty – 2. díl o normě EN 15780

2. díl seriálu „Čistota vzduchotechniky v novém pojetí“. Předchozí díl si můžete přečíst ZDE.

Nová evropská norma EN 15780:2025, vydaná v létě 2025, přináší další důležitou změnu, která zásadně ovlivní přístup k hygieně vzduchotechnických systémů. Poprvé spojuje dvě dříve oddělené oblasti – čistotu vnitřního povrchu potrubí a jeho těsnost. Český překlad ČSN EN 15780 vydal ÚNMZ v březnu 2026 a platí od 1. 4. 2026.

V článku vysvětlíme, co je třída těsnosti VZT potrubí, jak se označují třídy A–D a nové ATC 6–ATC 1, jak souvisejí s čistotou podle EN 15780 a jak se těsnost měří a zlepšuje.

Co je třída těsnosti VZT potrubí a proč je těsnost stejně důležitá jako čištění

Třída těsnosti VZT potrubí udává, kolik vzduchu smí z potrubí uniknout na 1 m² jeho povrchu při daném tlaku. Čím vyšší třída, tím menší povolený únik. Stanovuje se už v projektu a při předání stavby by měla být ověřena měřením.

Norma poprvé zdůrazňuje, že hygienický stav systému nelze oddělit od jeho těsnosti. V kapitole F („Ductwork – Specific installation guidance“) je uvedeno: „Airtightness of the ductwork is also important for cleanliness.“ Tento krátký, ale zásadní výrok posouvá logiku celého oboru. Netěsné potrubí umožňuje nasávání prachu z dutin, šachet a podhledů, pronikání mikroorganismů i vlhkosti do proudícího vzduchu a z dlouhodobého hlediska znemožňuje udržet dosaženou čistotu po vyčištění.

Z pohledu provozu to znamená, že i systém, který byl podle EN 15780 mechanicky vyčištěn, nemusí být považován za hygienicky čistý, pokud nevyhovuje požadavkům na těsnost podle EN 16798-3.

Označení tříd těsnosti: A–D a nové ATC 6–ATC 1

Nové označení ATC zavádí norma EN 16798-3:2017. Původní třídy A–D podle EN 12237 a EN 1507 zůstávají se stejnými limity, jen pod novým názvem. Přibyla méně přísná třída ATC 6, nejpřísnější ATC 1 a ATC 7 pro VZT potrubí bez klasifikace.

Maximální povolený únik se počítá podle vzorce f_max = c × p^0,65, kde p je zkušební tlak v Pa a výsledek je v l/s na m² povrchu potrubí.

^{Koeficienty podle EN 16798-3:2017, hodnoty při 400 Pa jsou dopočtené ze vzorce. Každá vyšší třída od A po D povoluje zhruba třikrát menší únik než předchozí, takže třída D (ATC 2) připouští 27× menší únik než třída A (ATC 5).}

Normy, které s třídami těsnosti souvisejí: EN 15780 a navazující

Třídy těsnosti nedefinuje jedna norma, ale skupina navazujících norem:

Nový vztah mezi čistotou (PDI) a třídou těsnosti (ATC)

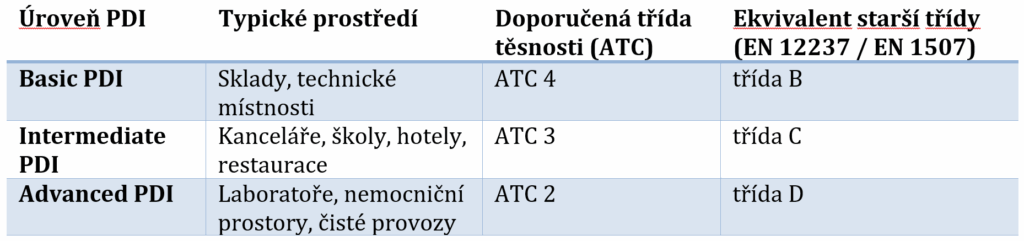

Příloha F nové EN 15780 popisuje tříúrovňový systém PDI (Protection, Delivery and Installation Level), který stanovuje úroveň ochrany a instalace potrubí podle účelu budovy. Každé úrovni PDI odpovídá minimální požadovaná třída těsnosti ATC (Airtightness Test Class) – a právě zde vzniká přímá vazba mezi hygienou a energetickou účinností.

^{„The level of airtightness of the ductwork shall correspond to the selected cleanliness level (PDI). For advanced cleanliness levels, higher airtightness classes shall be required.“ (EN 15780:2025, Annex F.3)}

Jak se vazba mezi čistotou a těsností promítne do praxe

Z pohledu projektantů je nutné, aby už v projektové dokumentaci byla stanovena nejen cílová úroveň čistoty, ale i odpovídající třída těsnosti. Zadání „třída čistoty High“ tedy automaticky znamená požadavek na třídu těsnosti D (ATC 2).

Pro montážní firmy to znamená volit příruby, těsnění a spojovací materiál vhodný pro danou třídu ATC, a dodržet správné postupy při utěsnění spojů. V případě revizí a inspekcí se pak posuzuje nejen vizuální čistota a gravimetrická hodnota prachu, ale také míra netěsnosti – v praxi nejčastěji měřená tlakovou zkouškou podle EN 16798-3.

Podle dokumentu Ventilation Hygiene Guide od evropské asociace EVHA netěsnosti potrubí umožňují pronikání nefiltrovaného vzduchu do systému a šíření nečistot.

Souvislost s energetickou účinností

Těsnost potrubí je současně energetický požadavek. Každé procento úniku vzduchu znamená ztrátu tlaku a zvýšený příkon ventilátorů. Právě proto nová EN 15780 propojuje hygienu a energetiku v jednotném systému hodnocení. Čisté a těsné potrubí tak není jen zárukou zdravého vnitřního prostředí, ale i nižší spotřeby energie a menšího uhlíkového dopadu budovy.

Časté dotazy k třídám těsnosti

• Jaká je nejvyšší třída těsnosti VZT potrubí?

Podle EN 16798-3 je nejpřísnější ATC 1. Z původního značení byla nejvyšší třída D, která odpovídá ATC 2.

• Odpovídá třída A–D nové třídě ATC?

Ano. A = ATC 5, B = ATC 4, C = ATC 3, D = ATC 2. Limity úniku zůstaly stejné, nově přibyly třídy ATC 6, ATC 1 a ATC 7.

• Jakou třídu těsnosti potřebuji?

Požadovanou třídu určuje projektant. Podle EN 15780 se řídí úrovní čistoty PDI: sklady a technické místnosti ATC 4 (B), kanceláře, školy, hotely a restaurace ATC 3 (C), laboratoře a nemocnice ATC 2 (D).

• Kdo vystaví protokol o zkoušce těsnosti potrubí?

Protokol vystaví firma, která měření provedla. Měl by obsahovat zkušební tlak, změřený povrch, naměřený únik a dosaženou třídu.

• Kdy je nejlepší těsnost měřit?

U novostaveb před zakrytím rozvodů a před kolaudací. U stávajících budov kdykoli, například po vyčištění systému nebo při potížích s výkonem VZT.

• Těsníte VZT i v panelových domech?

Ne. V bytových domech a panelácích těsnění VZT neprovádíme, nabízíme tam čištění VZT v bytových domech.

Cílem je trvale čistý a účinný systém

Spojení čistoty a těsnosti je logickým krokem, který odráží vývoj poslední dekády. Zkušenosti z měření na reálných projektech v Evropě ukazují, že i malé netěsnosti mohou vést k rychlému zhoršení čistoty a následně k poklesu účinnosti celého systému. Jak nová EN 15780:2025 zdůrazňuje, dlouhodobě čistý systém nelze udržet bez odpovídající těsnosti. Oba parametry – čistotu i těsnost – je třeba posuzovat a dokumentovat společně.

Na další prakticky významné novinky normy EN 15780:2025 – aktualizované metody hodnocení čistoty, přesnější limity pro gravimetrická měření a nové požadavky na inspekce a dokumentaci – se zaměřuje 3. díl seriálu: Kontrola čistoty VZT podle aktualizované normy: Objektivní měření a standardy reportování.
